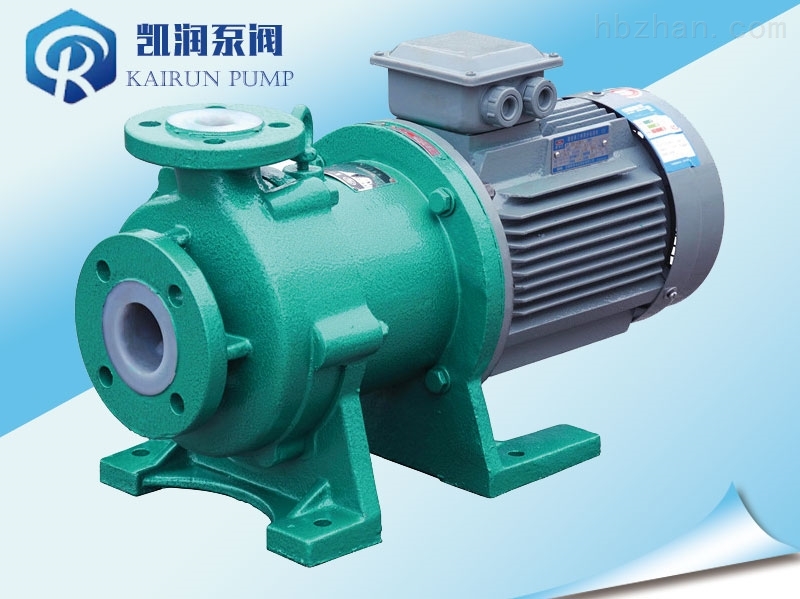

IMD型氟塑料磁力泵

更新時間：2024-08-26 00:00:00

訪問量：4531

簡要描述：

IMD型氟塑料磁力泵，采用磁力耦合傳動，防漏設計取消了軸封，消除了滴漏的煩惱，不污染使用場地。

在線詢價聯系我們

產品介紹：

產品詳細描述DETAILED DESCRIPTION

一、IMD型氟塑料磁力泵產品介紹：
設計特點：
  IMD型氟塑料磁力泵，采用磁力耦合傳動，防漏設計取消了軸封，消除了滴漏的煩惱，不污染使用場地。在傳統氟塑料磁力泵的基礎上吸收好的設計理念，優化零件結構，消除了磁渦流的產生。提高了機泵的效率和使用壽命。其過流部件采用氟塑料及高純度工業陶瓷。具有優異的耐腐蝕性和密封性，可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

工作原理：
    驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。
  堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

運用領域：
IMD型氟塑料磁力驅動泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
特別是貴重、稀有、易揮發、易燃易爆、有毒、溶劑類液體的輸送。

性能范圍：
流量：0.5-200m³/h
揚程：8-80m
使用溫度：-20℃-120℃。采用新型材料耐溫可達180℃

二、型號意義

IMD65-50-160FA
IMD	磁力驅動化工泵	65	泵進口法蘭為DN65
50	泵出口法蘭為DN50	160	葉輪名義直徑為160mm
F	過流部件為氟塑料	A	定制型

三、型號與性能參數

型號	流量（m³/h）	揚程	轉速（2900r/min）	口徑		電機功率（KW）
			汽蝕余量NPSH(m)	進口	出口
IMD40-25-185F	0.7	40	2.5	25	20	3
	1	39
	2	37
IMD40-25-130F	4	21	3	40	25	3
	6	20
	8	18
IMD40-25-140F	4	27	3	40	25	3
	6	26
	8	24
IMD40-25-150F	4	35	3	40	25	3
	6	34
	8	32
IMD40-25-160F	4	35	3	40	25	3
	6	34
	8	32
IMD40-25-165F	4	37	3	40	25	3
	6	36
	8	34
IMD40-25-170F	4	40	3	40	25	4
	6	39
	8	36
IMD50-40-140F	8	28	3.5	50	40	5.5
	15	26
	20	23
IMD50-40-150F	8	32	3.5	50	40	5.5
	15	30
	20	27
IMD50-40-160F	8	37	3.5	50	40	5.5
	15	36
	20	33
IMD50-40-165F	8	40	3.5	50	40	5.5
	15	39
	20	36
IMD50-32-200F	7	52	3.0	50	32	7.5
	12.5	50
	15	47
IMD65-50-120F	20	21	4.0	65	50	5.5
	30	15
	35	12
IMD65-50-130F	20	20	4.0	65	50	5.5
	30	19
	35	17
IMD65-50-165F	20	35	4.0	65	50	7.5
	30	33
	35	30
IMD65-40-200F	15	52	4.0	65	40	11
	25	50
	35	45
IMD80-65-120F	35	19	4.0	80	65	11
	60	17
	70	13
IMD80-65-140F	35	28	4.0	80	65	11
	60	25
	70	22
IMD80-50-200F	35	52	4.0	80	50	18.5
	50	50
	60	45
IMD100-80-125F	70	22	5.0	100	80	11
	100	20
	120	15
IMD100-80-160F	60	33	5.0	100	80	30
	100	32
	120	28
IMD100-80-180F	60	42	5.0	100	80	30
	100	40
	120	35
IMD125-100-160F	80	22	6.0	125	100	30
	120	20
	140	15
IMD125-100-180	100	45	6.0	125	100	45
	200	40
	220	63
IMD125-100-200F	100	61	6.0	125	100	55
	200	50
	230	38
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注：1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。 2. 當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3. 不得輸送含有顆粒的液體，不得無液空轉，禁止輸送會產生大量氣泡的介質。 4. 液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
